Modula Assembly Inline - für vollautomatische Massenproduktion

Das Modula Assembly Inline ist eine spezifische Kombination von Modula Komponenten zu einer Prozesseinheit, die sehr einfach in eine vollautomatische Produktionslinie integriert werden kann. Der Aufwand um das Modula Assembly Inline über ein Transfersystem oder an einen grösseren Rundtakttisch zu installieren ist für den Betriebs- oder Sondermaschinenbau minimal.
Die Prozesseinheit besteht üblicherweise aus einer Scanneroptik mit Bearbeitungsfeld 100 x 100 mm für Kontur- oder quasisimultanen Prozess, einer speziellen Spanneinheit und einem Gehäuse. Es kann aber auch mit einer Ring-, Linien- oder DOE-Optik ausgerüstet werden für einen simultanen Prozesstyp.

Modula InlineCellModula InlineInside

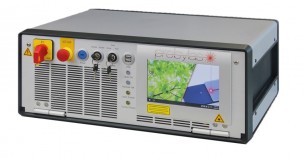

Das Prozesseinheit des Modula Assembly Inline wird mit einer Modula Lasereinheit mit bis zu 200 W Laserleistung betrieben. Die Modula Lasereinheit kann bis zu 4.5 m vom Prozessmodul entfernt aufgestellt werden.

Inline TransferExhModula

Seitens Integration wird an die Grundplatte des Gehäuses ein Unterbau benötigt der die Spannkräfte von bis zu 2'300 N aufnehmen kann ohne sich zu verformen. Für ein Transfersystem kann typischerweise beidseitig abgestützt werden. Bei einem Rundtakttisch wird das Prozessmodul meist mit einem C-förmiger Rahmen von aussen über dem Drehteller fixiert.
Während des Betriebs darf es ferner nicht möglich sein, zwischen Bauteil und Spanneinheit des Prozessmoduls einzugreifen.

SketchInlineTransfer       SketchInlineRotary

Um einen lasersicheren Betrieb gemäss Laserklasse 1 sicherzustellen, müssen die Werkstückträger oder Bauteilaufnahmen so ausgestaltet werden, dass sie zum sich absenkenden Spannwerkzeug der Spanneinheit "laserdicht" schliessen. Der Rest des Gehäuses ist von sich aus lasersicher designed und wird mit Sicherheitssensoren überwacht.

Das Design solcher lasersicherer Aufnahmen und Spannwerkzeuge kann vom Betriebs- oder Sondermaschinenbau erfolgen oder von ProByLas mitgeliefert werden.
