Turnkey M - Workstation für grössere Bauteile

Die Turnkey M als grössere schlüsselfertige Maschine ist für grössere Bauteile bis zu rund einem halben Meter geeignet. Sie ist als Workstation konzipiert, die sowohl stehend als auch sitzend bedient werden kann.

Im Unterbau befindet sich der Laser und die Steuerung, so dass im Oberbau die Zugänglichkeit zum Schweissraum mit Spanneinheit, Bewegungssystem und Optik optimal genutzt werden kann. Fürs Einrichten ist der Schweissraum durch die grossen Seitentüren oder die Türe auf der Rückseite zugänglich, die jeweils sicherheitsüberwacht sind. Fürs Schweissen selbst wird nur die grosse Hubtüre auf der Vorderseite geöffnet. Der Schaltschrank ist im Unterbau auf der Rückseite durch zwei Flügeltüren erreichbar.

Die Bedienung erfolgt über einen Touch-Screen auf der Vorderseite der Maschine, der je nach Grösse des Bedieners unterschiedlich geneigt werden kann. Über die USB-Anschlüssen sind optional auch zusätzliche Bediengeräte wie Tastatur oder Maus anschliessbar. Ein lokales Netzwerk  kann über den Ethernet-Stecker auf der Rückseite der Turnkey M angeschlossen werden.

Die Turnkey M ist standardmässig mit Schublade oder Rundtakttisch mit zwei Positionen erhältlich. Mit kundenspezifischen Anpassungen ist auch die Integration an ein Transfersystem mit Werkstückträgern möglich.

Technische Daten

Grösse Schweisskontur Achsen 500 x 400 mm, Scanner 350 x 350 mm
Laserleistung 40-200 W
Wellenlänge Laser ca. 980 nm
Laserklasse 1 (roter Pilotlaser 2)
Spannkraft bis 7'000 N
Spannweg 20 mm - bei Bedarf erweiterbar
Schublade manuell, pneumatisch oder elektrisch
Durchmesser Rundtisch 650 mm - manuell oder elektrisch
Hubtüre 650 x 400 mm - pneumatisch oder elektrisch
Kühlung Luft (IP20 mit Filtermatte)
Umgebungstemperatur 35/40 °C abhängig von Laserleistung und Belastungszyklus
Spannungsversorgung 100-240 V, 50/60 Hz, <10 A
Druckluftversorgung 6-8 bar, ölfrei
Dimensionen

880 x 1'200 x 1'950 mm bei Schublade,
880 x 1'250 x 1'950 mm bei Rundtakttisch,
mit Lampenturm 2'170 mm hoch

Gewicht

ca. 300 kg, abhängig von Konfiguration

TurnkeyM axessystem    TurnkeyM side drawer

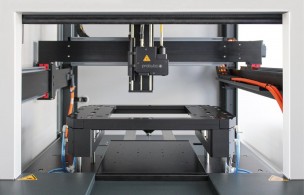

Spanneinheit und Achsensystem für grossen Schweissbereich im Turnkey M.

TurnkeyM scan   TurnkeyM side rotary

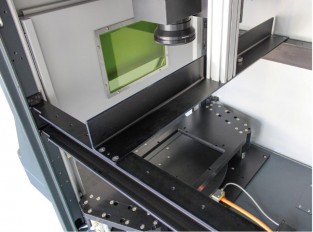

Scanneroptik über Rundtakttisch für quasi-simultanen Prozess in Serienproduktion.

TurnkeyM rotaryplate   TurnkeyM USB

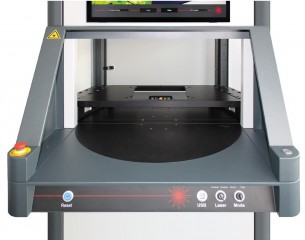

Bedienelemente Turnkey M und USB-Anschluss zum optionalen Anschliessen von Tastatur, Maus und Datenträger.



Turnkey M 1
Turnkey M mit Schublade für Bauteile

Turnkey M 2
Turnkey M mit Rundtakttisch für Bauteile

TurnkeyM backside
Schaltschrank und Anschlüsse auf Rückseite Turnkey M
